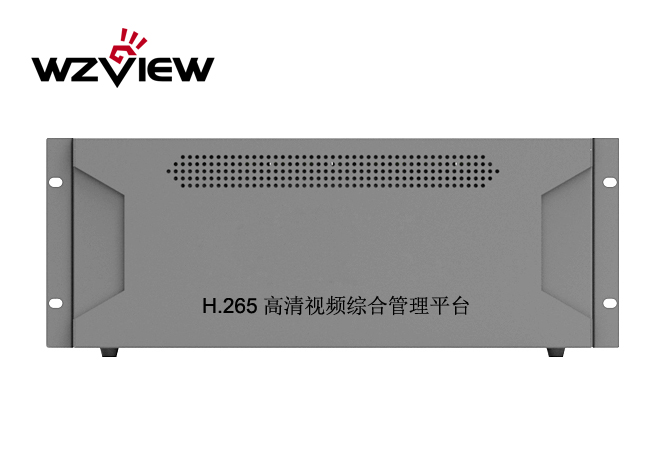

網絡解碼矩陣是指通過陣列切換的方法將m路視頻信號任意輸出至n路監控設備上的電子裝置，一般情況下矩陣的輸入大于輸出即m>n。有一些解碼矩陣也帶有音頻切換功能，能將視頻和音頻信號進行同步切換，這種矩陣也叫做視音頻矩陣。目前的網絡解碼矩陣就其實現方法來說有模擬矩陣和數字矩陣兩大類。網絡解碼矩陣一般用于各類監控場合。

一、網絡解碼矩陣的基本功能和要求

作為網絡解碼矩陣，最重要的一個功能就是實現對輸入視頻圖像的切換輸出。準確概括那就是：將視頻圖像從任意一個輸入通道切換到任意另一個輸出通道顯示。一般來講，一個M×N矩陣：表示它可以同時支持M路圖像輸入和N路圖像輸出。這里需要強調的是必須要做到任意，即任意的一個輸入和任意的一個輸出。

矩陣系統的發展方向是多功能、大容量、可聯網以及可進行遠程切換。一般而言矩陣系統的容量達到64×16即為大容量矩陣。如果需要更大容量的矩陣系統，也可以通過多臺矩陣系統級聯來實現。矩陣容量越大，所需技術水平越高，設計實現難度也越大。

另外，一個矩陣系統通常還應該包括以下基本功能：字符信號疊加；解碼器接口以控制云臺和攝像機；報警器接口；控制主機，以及音頻控制箱、報警接口箱、控制鍵盤等附件。對國內用戶來說，字符疊加應為全中文，以方便不懂英文的操作人員使用，矩陣系統還需要支持級聯，來實現更高的容量，為了適應不同用戶對矩陣系統容量的要求，矩陣系統應該支持模塊化和即插即用（PnP）的，可以通過增加或減少視頻輸入、輸出卡來實現不同容量的組合。推薦閱讀：led拼接屏常見故障排查

二、網絡解碼矩陣的分類

按實現視頻切換的不同方式，網絡解碼矩陣分為模擬矩陣和數字矩陣。

1、模擬矩陣：

視頻切換在模擬視頻層完成。信號切換主要是采用單片機或更復雜的芯片控制模擬開關實現。

2、數字矩陣：

視頻切換在數字視頻層完成，這個過程可以是同步的也可以是異步的。數字矩陣的核心是對數字視頻的處理，需要在視頻輸入端增加轉換，將模擬信號變?yōu)閿?shù)字信號，在視頻輸出端增加轉換，將數字信號轉換為模擬信號輸出。視頻切換的核心部分由模擬矩陣的模擬開關，變將成了對數字視頻的處理和傳輸。
